Bombeo con seguimiento solar

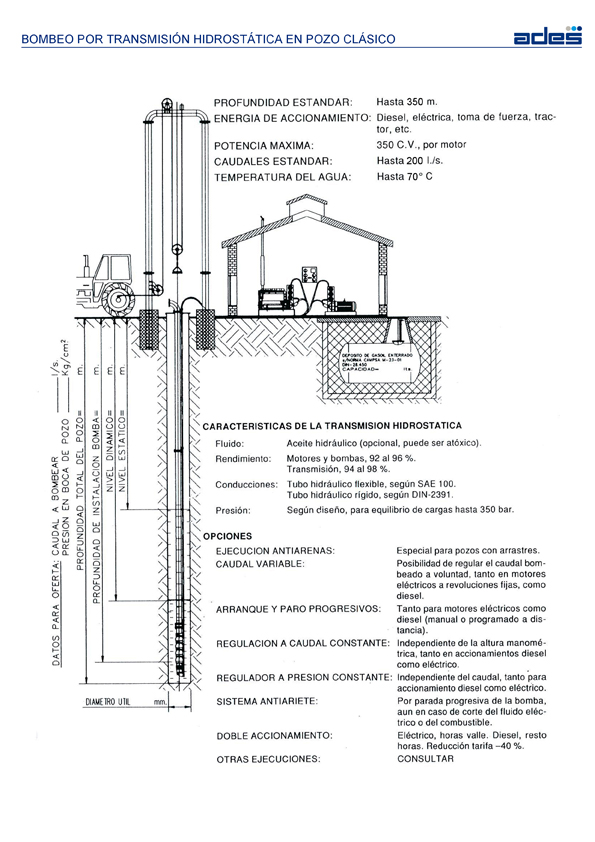

Nuestras motobombas emplean la transmisión hidrostática como medio de accionamiento de rotores a velocidad variable y control de potencia a distancia con elevados rendimientos. El sistema está formado esencialmente por una bomba oleohidráulica accionada por el rotor de una turbina eólica y/o por un motor eléctrico o térmico, que envía un fluido hidráulico (aceite a alta presión) hasta un motor oleohidráulico que acciona el rotor de la bomba sumergida en agua a través de dos conductos flexibles, formando un circuito cerrado.

La fiabilidad y reducido tamaño de sus componentes (bombas y motores oleohidráulicos a velocidad variable) los hacen óptimos para ser aplicados en espacios reducidos y de gran responsabilidad como es el caso de los pozos profundos.

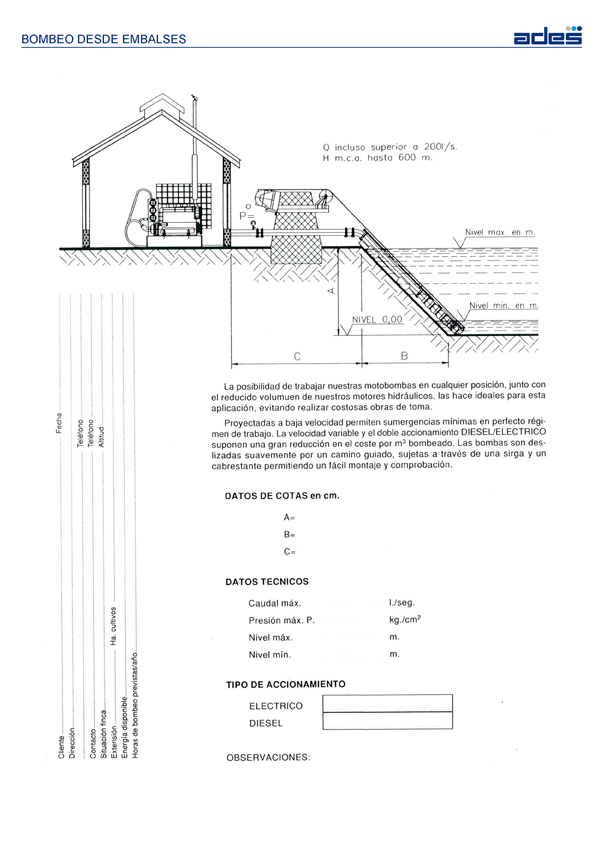

Ejemplo gráfico de sistema de bombeo desde embalses

El especial diseño de nuestras motobombas actúa eliminando el principal problema mecánico de todas las bombas sumergidas: la carga axial.

La carga axial generada al actuar la presión resultante del fluido sobre los rotores de las bombas es transmitida a través de los ejes de las mismas y soportada por cojinetes, acortando la vida útil en el caso de electrobombas sumergidas o limitando la profundidad de instalación en el caso de las accionadas por largos ejes mecánicos.

En los equipos ADES este problema no existe, ya que dicha carga axial es equilibrada por otra de sentido contrario provocada por la presión del fluido oleohidráulico, permaneciendo este equilibrio en cualquier condición de trabajo. Esta peculiaridad hace que ADES diseñe y fabrique motobombas de larga vida (20.000 horas) sin mantenimiento con profundidades que pueden llegar a los 350 metros. En ADES, el fluido oleohidráulico es a la vez transmisor de potencia, lubricante y refrigerante.

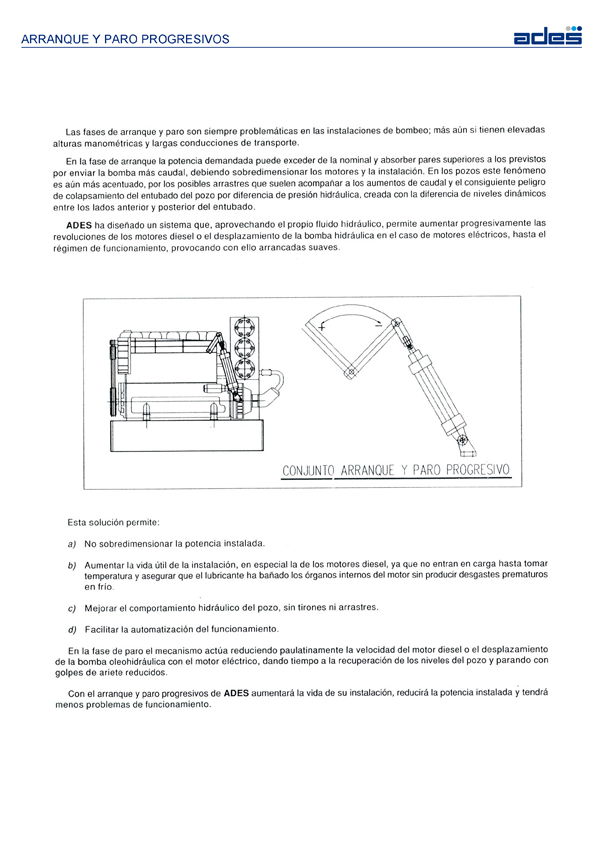

De otra parte, la posibilidad de efectuar las fases de arranque y paro de forma progresiva disminuye los golpes de ariete, confiriendo mayor vida útil al sistema.

Ejemplo gráfico de sistema bombeo desde cauces fluyentes

Hacer coincidir el punto de óptimo rendimiento con el caudal y altura manométrica deseados es muy fácil para el proyectista.

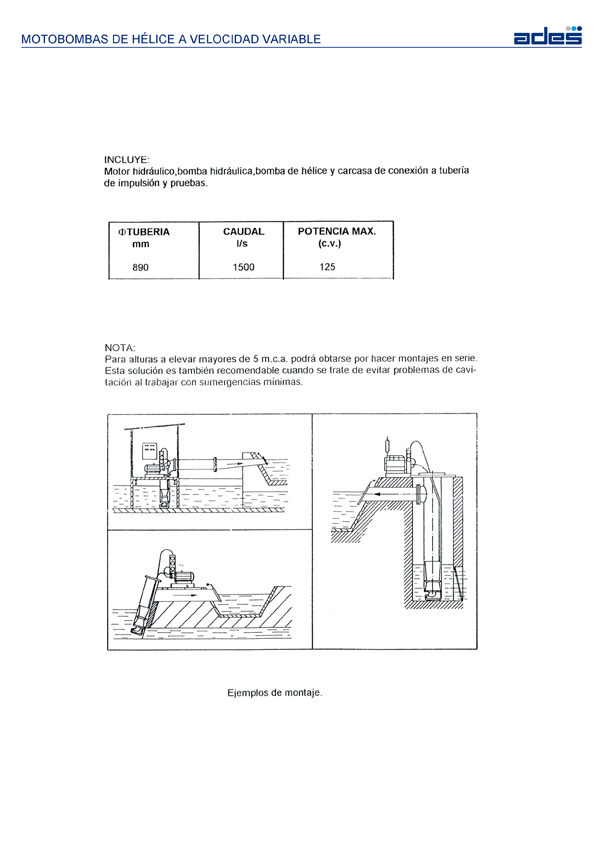

Tanto en el caso de bombas centrífugas (hasta 200 l/s y 350 m de profundidad) como en el de bombas de flujo axial (hasta 3.000 l/s y 6 m. c. a.), ADES puede facilitarles un listado con las alturas, caudales, par y potencia absorbidos en el punto de óptimo rendimiento a diferentes revoluciones para proyectar a la más adecuada en cada caso. Por ejemplo, bombas lentas, en caso de desgastes por arenas o peligro de cavitación (cauces poco profundos, embalses, etc.) o bombas rápidas (5.000 r.p.m.) si se desean elevados caudales en pozos de pequeño diámetro de entubado.

Estas condiciones de flexibilidad permiten a nuestras bombas adaptarse a las variaciones de los niveles (en saltos, acuíferos o zonas de influencia de mareas) y caudales cambiantes, bien sea por diferentes necesidades de bombeo u otras causas.

Con sólo variar la velocidad de nuestros equipos, éstos se adaptarán a las nuevas condiciones sin necesidad de cerrar válvulas que sobrecarguen Ios mismos haciéndolos consumir más energía específica.

Ejemplo gráfico de rebombeo en línea

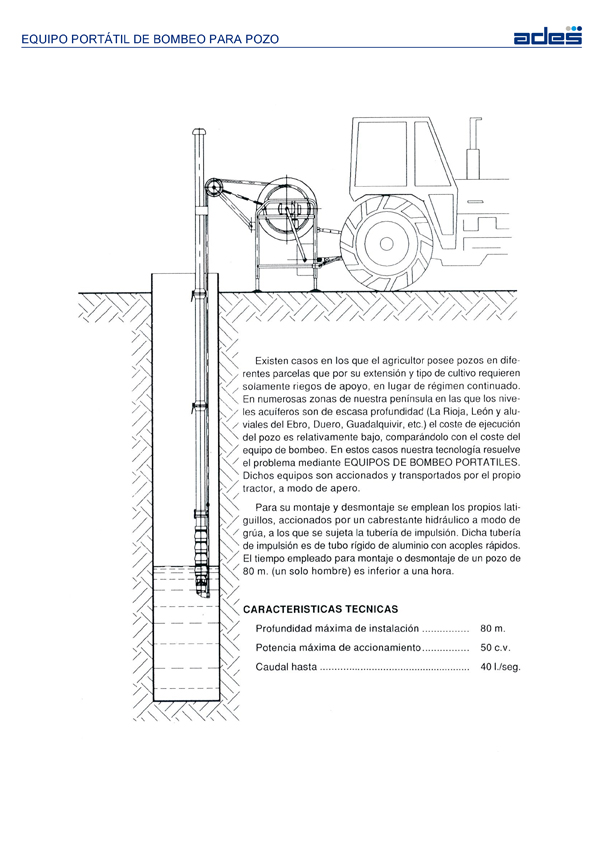

Cuando los pozos no son tan profundos (≤ 80 m) y su utilización no es continua, nuestra tecnología nos permite diseñar equipos portátiles suspendidos al tractor y accionados por la toma de fuerza, como si de un apero se tratase. Un cabrestante hidráulico puede izar y descender la motobomba suspendida por los latiguillos, a la que se van conectando las tuberías de aluminio para la impulsión del agua. El tiempo empleado entre su montaje y desmontaje es inferior a una hora y el equipo puede servir para bombear en varios pozos, evitando comprar otras bombas. Por su economía y facilidad de montaje y desmontaje se puede emplear como equipo de aforo en pozos poco profundos.

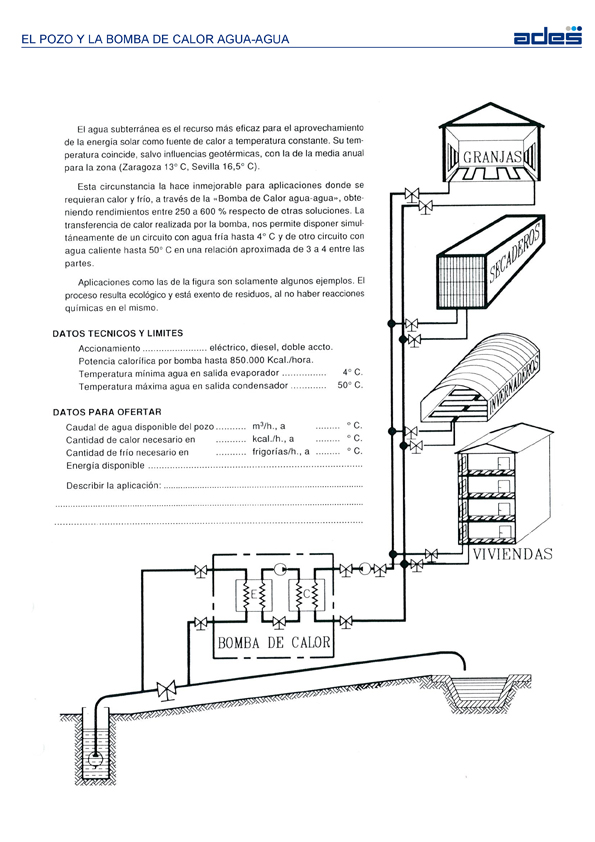

Otra de las múltiples aplicaciones del agua subterránea, quizás la más rentable, es el empleo de la misma como vehículo de transporte de calor solar y su aplicación industrial en climatización (viviendas, granjas, invernaderos, cámaras de conservación, lucha contra heladas, adelanto de cosechas, etc.) y secado de productos mediante bomba de calor. ADES puede ofrecerle soluciones que necesiten de 3 a 4 veces menos energía para obtener los mismos resultados. Para esta aplicación conviene aclarar que no se necesita agua geotérmica, sino que con temperaturas de agua de pozo entre 9 y 10° C podemos obtener agua caliente de utilización hasta 50° C y agua fría hasta 4° C.

En el caso de bombear aguas calientes procedentes de acuíferos geotérmicos, nuestros equipos pueden trabajar en perfectas condiciones a temperaturas próximas a las de ebullición sin necesidad de grandes modificaciones.

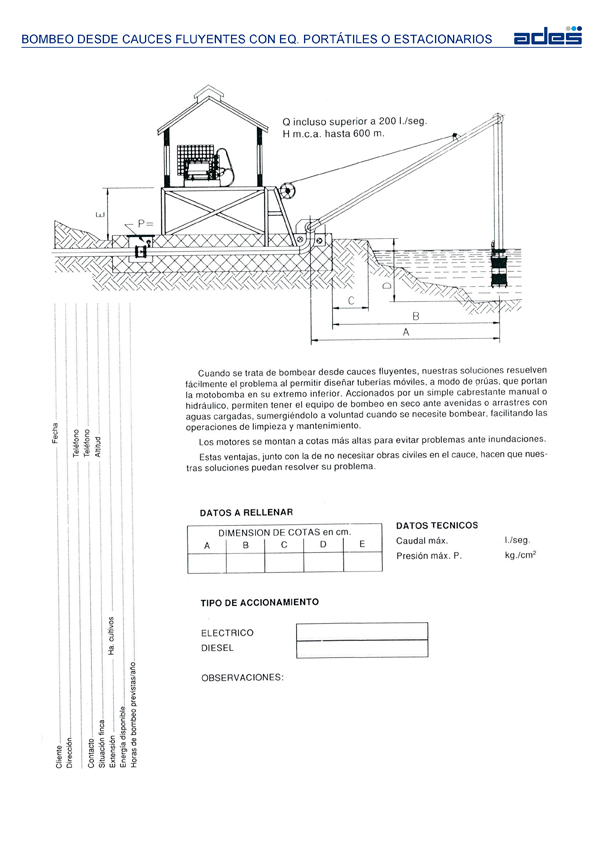

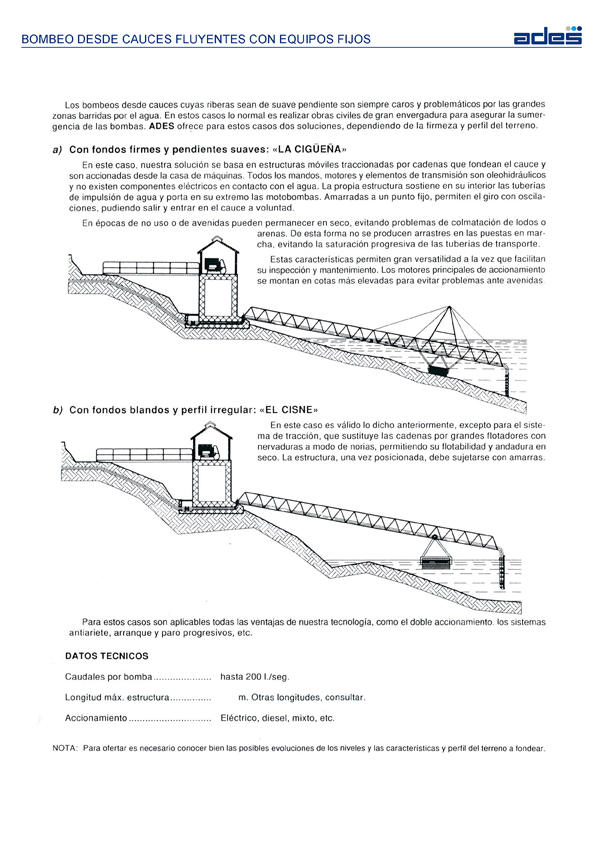

Cuando se trate de bombear agua desde cauces fluyentes, nuestra tecnología nos permite diseñar estructuras móviles accionadas por motores hidráulicos, a modo de grúas, que portan la motobomba sumergida en su extremo. Esta solución evita realizar costosas obras de toma y facilita los trabajos de cebado y mantenimiento. Estos equipos pueden instalarse sobre plataformas móviles para casos de apoyo o emergencia o bien estacionarios sobre zapatas de hormigón.

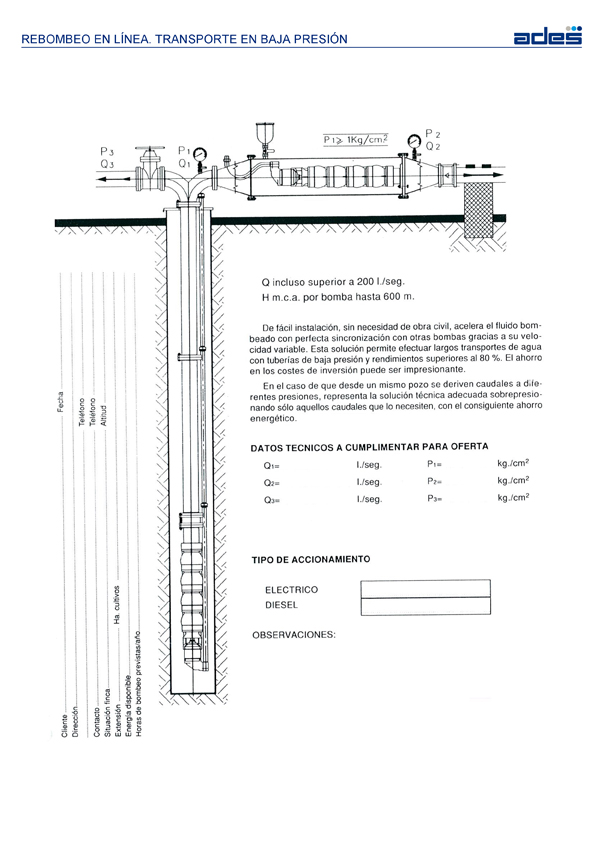

Si se trata de transportar agua a grandes distancias o vencer cotas elevadas, nuestros sistemas de rebombeo en línea aceleran el fluido a transportar allí donde sea necesario, en perfecta sincronización con otras bombas anteriores, como si de una sola bomba se tratara, gracias a su velocidad variable. Esta solución elimina balsas intermedias y reduce los timbrajes en tuberías.

En un concepto más amplio, cuando se disponga de aguas superficiales limpias en cuencas con escasa regulación, se pueden emplear como sistema de recarga artificial de acuíferos, aprovechando el salto para producir energía. El pozo, conexión entre la superficie y el embalse subterráneo, aparece como elemento de un sistema reversible capaz de extraer y recibir agua consumiendo y generando energía mediante bombas-turbina para pozo, integradas en un mismo concepto.

En zonas con potencial eólico interesante, nuestras turbinas eólicas de diseño pendular y potencia regulable por empuje axial, a velocidad variable, se adaptan al régimen de vientos más frecuentes aprovechando la energía captada para:

a) Accionar oleohidráulicamente nuestras motobombas

b) Como apoyo a otros tipos de motores (eléctricos o diesel) reduciendo su consumo

c) Como accionamiento de generadores eléctricos conectados a la red

Todas las máquinas a fluidos aquí descritas tienen su aplicación en campos de potencia hasta 250 c.v. por unidad.

En ADES, las motobombas pueden ser accionadas por cualquier tipo de motor principal (eléctrico, diesel, tractor, molino de viento, turbina), tanto independientemente por uno de ellos como a la vez en su conjunto, sumando sus potencias. Estos motores pueden colocarse cerca o lejos del pozo, pero siempre en superficie, lo que facilita su inspección y mantenimiento.

Pulse sobre la imagen para descargar:
